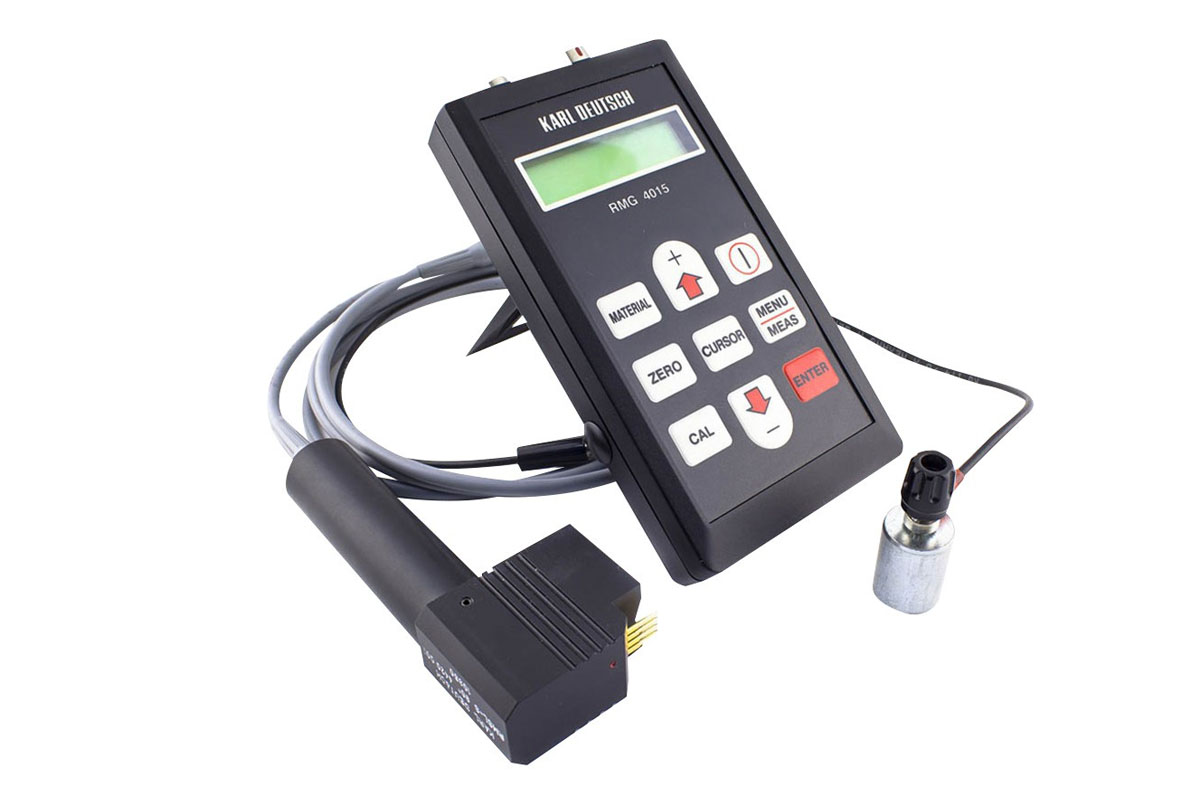

Тріщиномір RMG 4015

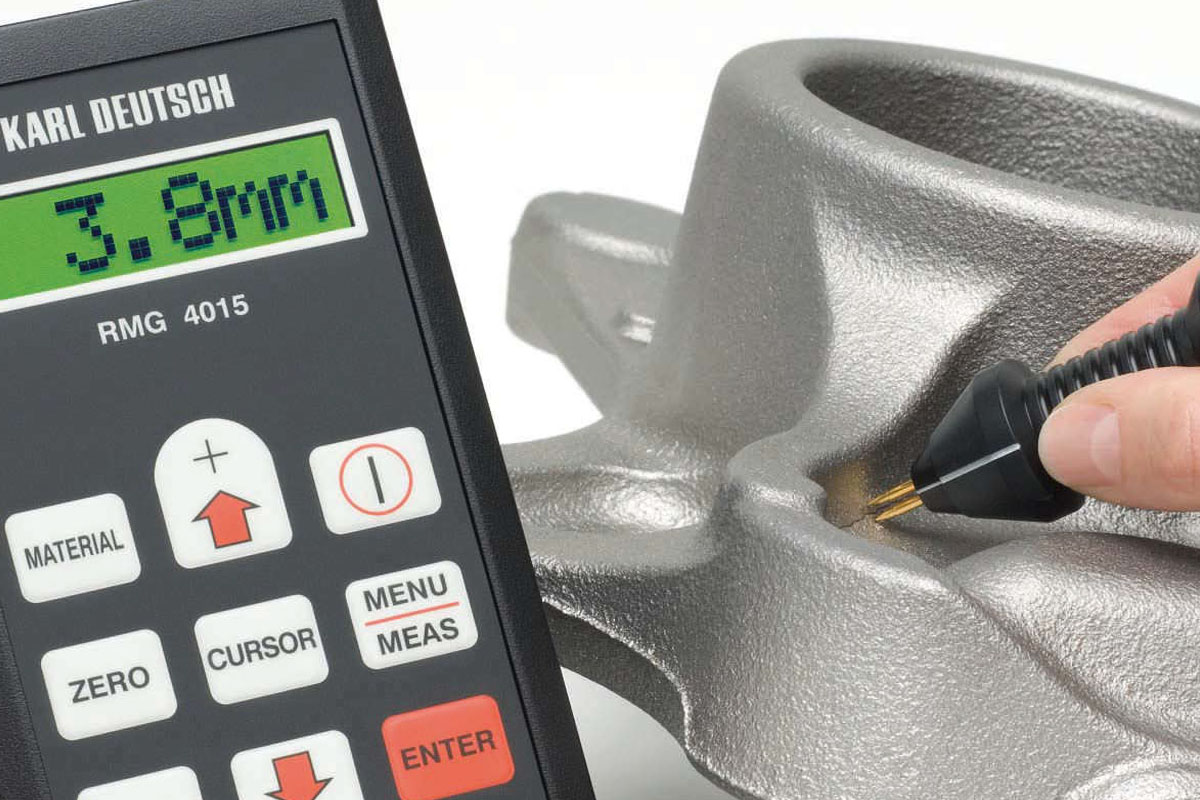

Оцінка глибини тріщини

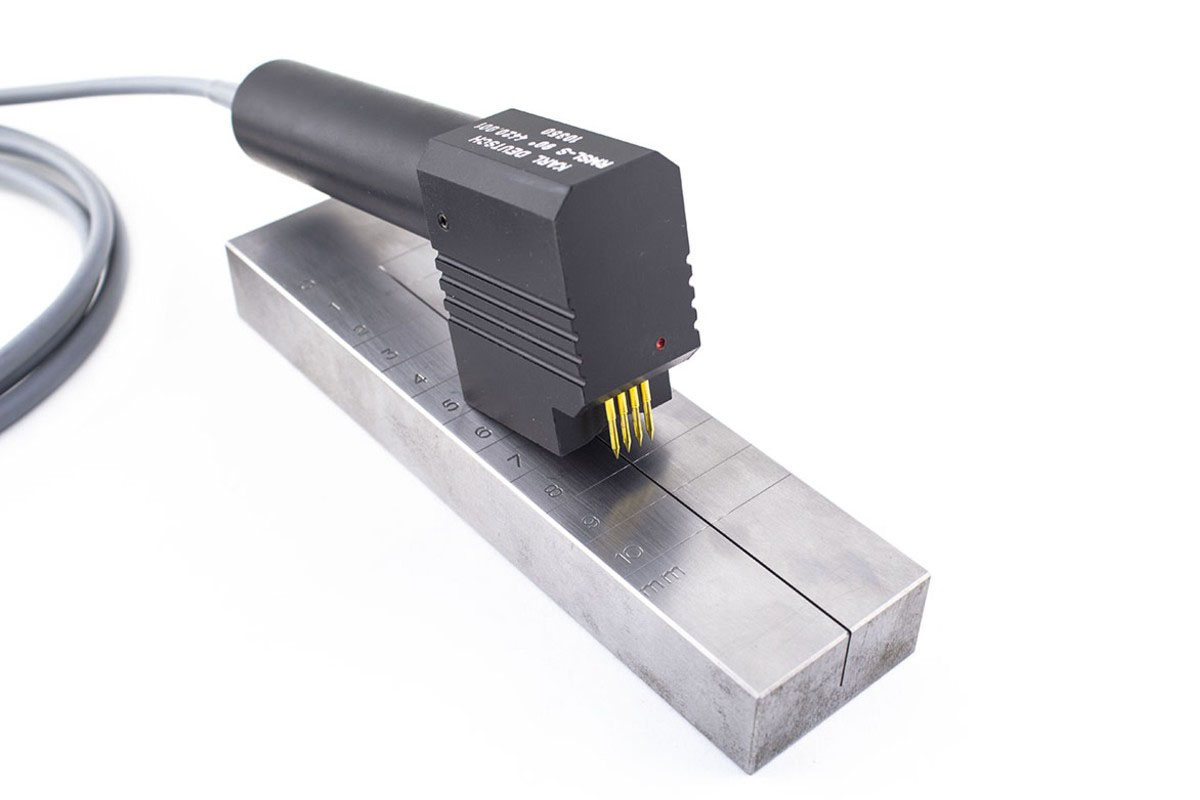

Калібрувальний зразок тріщиноміра RMG 4015

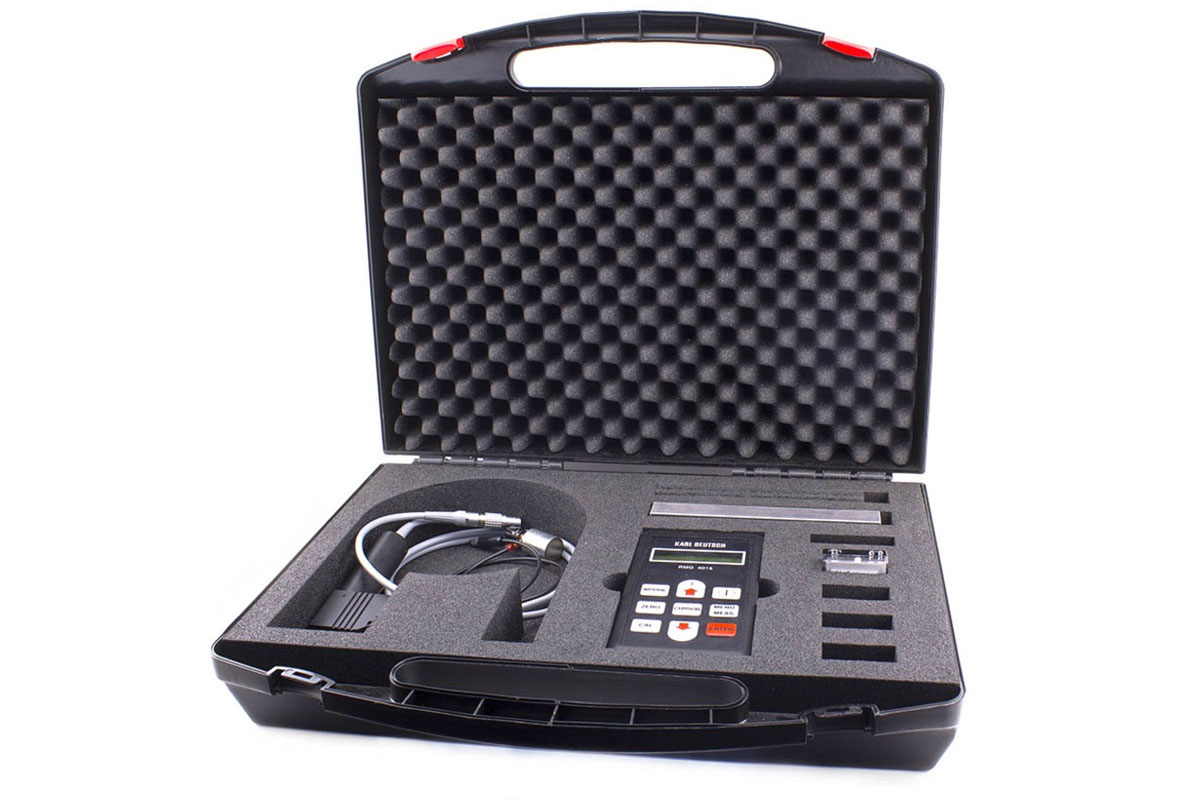

Кейс тріщиноміра RMG 4015

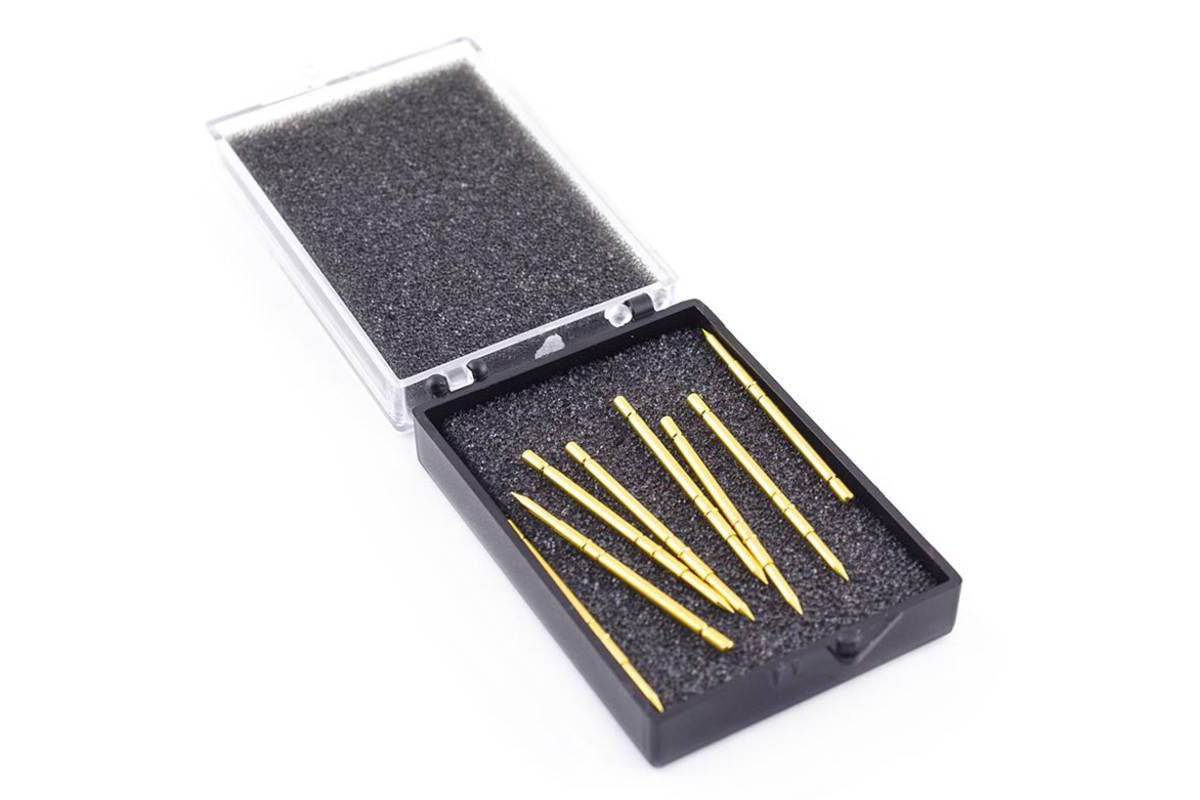

змінні контакти датчиків тріщиноміра RMG 4015

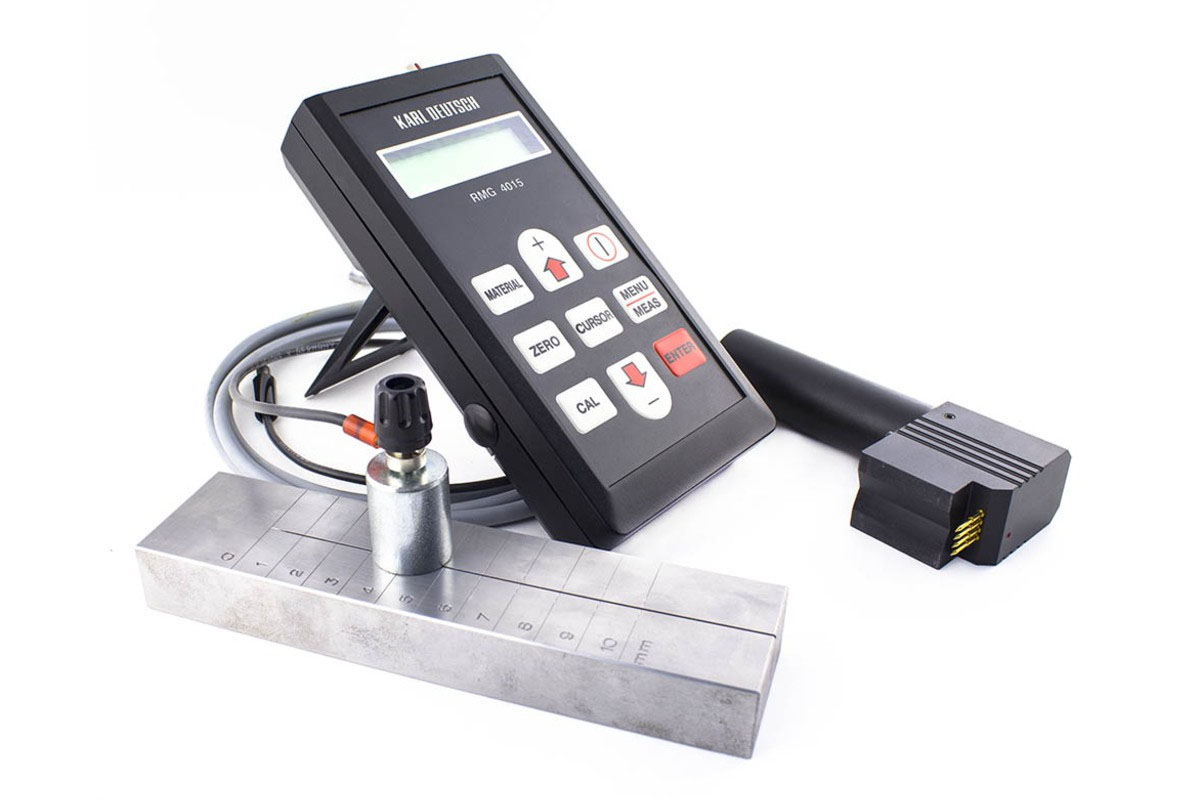

Тріщиномір RMG 4015

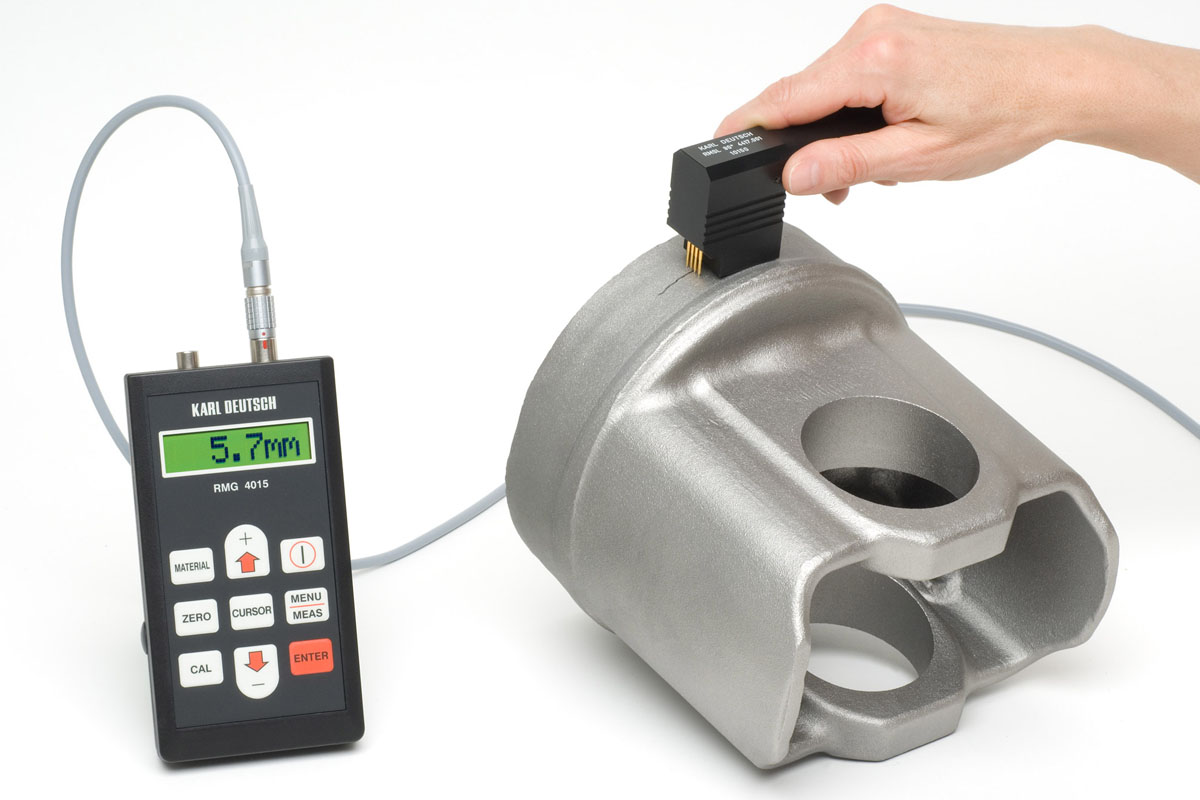

Вимірювання кутовим датчиком
ГоловнаТріщиноміри Тріщиномір RMG 4015
Previous product
Магніт deutropuls
Ручний ярмовий магніт DEUTROPULS
До каталогу
Next product
сканер температури TS-50
Безконтактний сканер температури TS-50

Тріщиномір RMG 4015

Тріщиномір RMG 4015 призначений для виміру глибини поверхневих тріщин в металах.

Додати у закладки
Соцмережі
Facebook Twitter Pinterest linkedin Telegram
  • Опис
Опис

Тріщиномір RMG 4015

Тріщиномір RMG 4015 призначений для виміру глибини поверхневих тріщин в металах. Надає можливість оцінити поширення, орієнтацію або кут нахилу тріщини для ухвалення рішення про можливість відновлення деталі, а також контролювати збільшення тріщини під час експлуатації.

Відмітні особливості тріщиноміра RMG 4015:

  • Оскільки в приладі використовується змінний струм (AC), виміри засновані на скін-ефекті (поверхневому ефекті), тобто зменшенні амплітуди електромагнітних хвиль у міру їх проникнення углиб середовища
  • З огляду на те, що необхідний результат досягається при використанні слабких вимірювальних струмів, з’являється можливість уникнути пригарів на місцях контакту на контрольованому об’єкті
  • Завдяки компактності прилад може використовуватися на будь-яких робочих майданчиках. Прилад RMG оптимально підходить для виміру тріщин у виробах, виконаних із сталі, заліза і аустенітних матеріалів.

Стандартні датчики:

  • Датчик RMSQ 0° Квадратне розташування контактів для виміру прямих тріщин у важкодоступних місцях. Поставляється в комплекті з одним набором запасних контактів (стандартні контакти)
  • Датчик RMSL 90° Прямокутний датчик з лінійним розташуванням контактів для виміру прямих тріщин (наприклад, усередині розточеного отвору, усередині труб) Поставляється в комплекті з одним набором запасних контактів (стандартні контакти)
  • Датчик RMSL – S 0° Лінійне розташування контактів для виміру похилих і прямих тріщин. Конструкція датчика дозволяє робити виміри у важкодоступних місцях. Поставляється в комплекті із зовнішнім магнітом, що виконує функцію другого електроду, кабелем і одним набором запасних контактів (стандартні контакти)
  • Датчик RMSL – S 90° Прямокутний датчик з лінійним розташуванням контактів для виміру похилих і прямих тріщин (наприклад, усередині розточеного отвору, усередині труб) Поставляється в комплекті із зовнішнім магнітом, що виконує функцію другого електроду, з кабелем і одним набором запасних контактів (стандартні контакти)
  • Датчик RMSL 0° Лінійне розташування контактів для виміру прямих тріщин. Конструкція датчика дозволяє робити виміри у важкодоступних місцях. Поставляється в комплекті з одним набором запасних контактів (стандартні контакти)

Спеціальні датчики:

  • Спеціальний датчик RMSL 90° Прямокутний датчик з лінійним розташуванням контактів для виміру прямих тріщин. Завдяки особливій прихильності контактів можна вимірювати тріщини з шириною, що перевищує 2,54 мм (0,1 дюйма).
  • Спеціальний датчик RMSQ 90° Прямокутний датчик з квадратним розташуванням контактів для виміру надзвичайно малих прямих тріщин в дуже вузьких отворах.
  • Спеціальний датчик RMSQ 0° Квадратне розташування контактів для виміру прямих тріщин у важкодоступних місцях (наприклад, в розточених отворах великої глибини, пазах).

Інформація для замовлення:

  • Тріщиномір RMG 4015
  • Датчики(включаючи один набір запасних стандартних контактів) : Датчик RMSQ 0°; Датчик RMSL 0°; Датчик RMSL 90°;
  • Набір датчиків(для похилих тріщин) : Датчик RMSL – S 0°, Датчик RMSL – S 90°
  • Спеціальна характеристична крива для кольорових металів
  • Стандартний зразок для RMG (тріщини глибиною 0-10 мм)
  • Зарядний пристрій(230В)
  • Акумулятор NiMH, 2 х 1,2 В(розмір AA, місткість> 2000 мАч)
  • Зарядний пристрій, 230 В, для NiCd / NiMH акумуляторів (4 х АА)
  • Мобільний термопринтер, на батареях, вкл. зарядний пристрій (230 В)
  • ПК і кабель принтера
  • Кабель-адаптер
  • Інструмент для заміни контактів датчика
  • Кейс
  • Література: Технічна література. «Вимір глибини тріщин». Автор – Професор, Доктор В. Дойч
  • ПЗ

Основні характеристики приладу RMG 4015

  • Портативний малогабаритний прилад, працюючий на акумуляторах
  • Мала вага – 225 г
  • Відображення глибини тріщини в мм або дюймах
  • Зручний інтерфейс
  • Вимір глибини також і для похилих тріщин у феромагнітних матеріалах; можлива роздільна здатність у сталі – 10°
  • Орієнтація похилих тріщин визначається за допомогою установки спеціального датчика
  • Міцна конструкція датчиків
  • Простий вибір потрібного датчика: для більшості контрольованих об’єктів підходять три стандартні датчики
  • Спеціальні датчики для поверхонь складної форми і важкодоступних місць
  • Міцні, замінювані, покриті золотом контактні штирі
  • Інтерфейс для принтера і ПК
  • Збереження в пам’яті результатів вимірів
  • Висока швидкість вимірів (один вимір в секунду)
  • Виміри в поодинокому або безперервному режимах
  • Широкий вибір додаткового устаткування: стандартний (контрольний) зразок, полірувальна ворсиста тканина, контакти, що закручуються або голчасті
  • Технічна література: в комплект постачання входить книга «Вимір глибини тріщин методом падіння напруги з використанням вимірювальних електродів»

Технічні характеристики тріщиноміра RMG 4015:

Габарити 83 мм x 151 мм x 35 мм
Вага 225 г / 8 унцій
Електроживлення 2 лужно-марганцевих акумулятора (1,5 В), розмір AA (пальчикові), або 2 нікель-кадмієві (NiCa) акумулятори (1,2 В), або 2 никель-металогідридних (NiMN) акумулятора, розмір AA. Оптична сигналізація розрядки акумуляторів.
Час роботи Не менше 11,5 годин з лужно-марганцевими акумуляторами
Зберігання даних У пам’яті пристрою можна зберігати приблизно 3850 результатів вимірів, згрупованих в групи(до 300). По кожній групі можна роздрукувати статистичне зведення, включаючи мінімальне значення, максимальне значення, середньоквадратичне значення і среднеква- дратическую погрішність
Діапазон виміру Від 0 до 99,9 мм / від 0 до 3,9 дюйма – для чорних металів, від 0 до 12 мм / від 0 до 0,5 дюйма – для алюмінію, міді, латуні
Точність виміру Залежить від матеріалу і діапазону виміру. Типове значення для поправки на матеріал в двох точках: феромагнітний матеріал – від 3 до 15%, аустенітний матеріал – від 3 до 25%
Послідовний інтерфейс Інтерфейс RS232C для зв’язку з принтером або ПК KARL DEUTSCH: 4800 бод, 8 інформаційних бітів, 1 стоповий біт, без біта парності. Передбачений USB- адаптер
Умови довкілля Робоча температура: від 0°C до 45°C, температура зберігання: від – 20°C до 60°C (без акумуляторів), від 0°C до 45°C зі встановленими в прилад акумуляторами (залежно від типу і марки акумуляторів)
