Ультразвуковий дефектоскоп ECHOGRAPH 1095
Цифровий ультразвуковий дефектоскоп ECHOGRAPH 1095 – практичний і компактний прилад для неруйнівного контролю з великими можливостями.
Опис

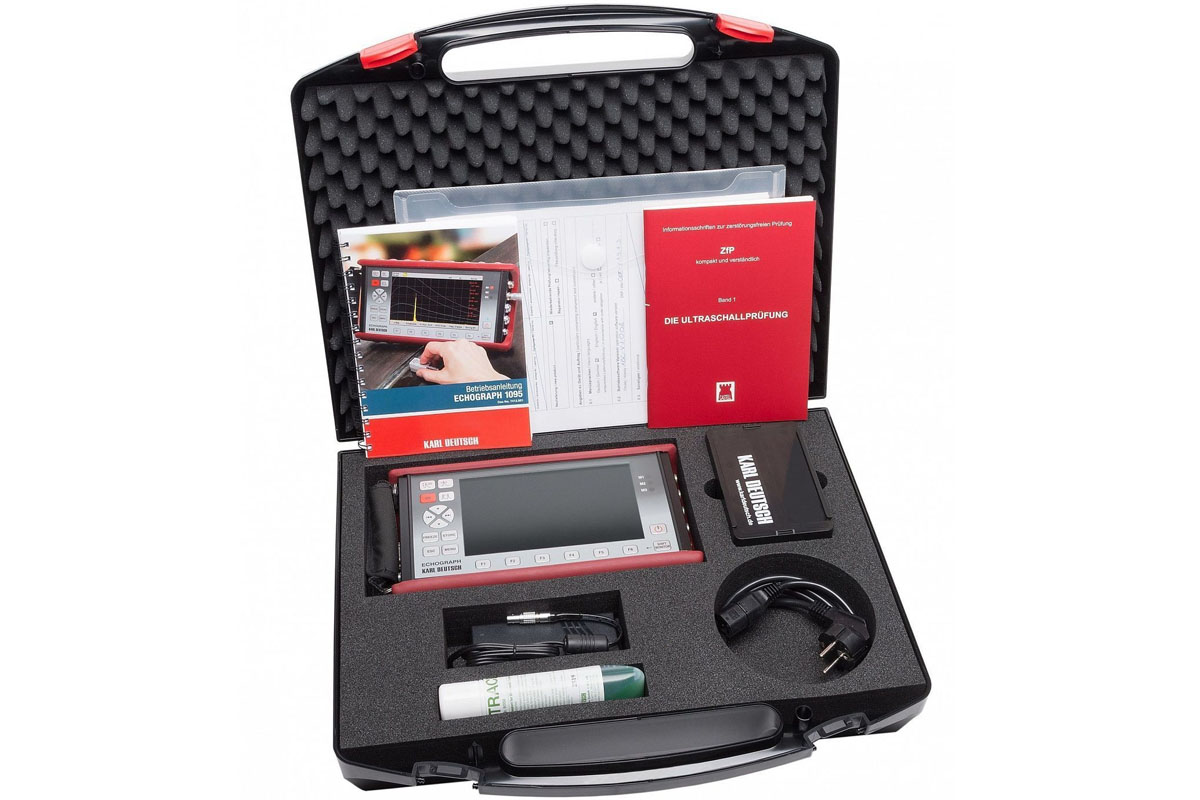

Ультразвуковий дефектоскоп ECHOGRAPH 1095
Цифровий ультразвуковий дефектоскоп ECHOGRAPH 1095 – це практичний і компактний прилад для неруйнівного контролю з великими можливостями.
Особливості ультразвукового дефектоскопа ECHOGRAPH 1095:
- Має великий і високо контрастний TFT кольоровий дисплей (7 дюймів, роздільною здатністью 800х480 пікс.) з автоматичним контролем яскравості і великим кутом огляду
- Допомога користувачеві безпечно і самостійно працювати за допомогою текстового меню
- Простий в експлуатації
- Підтримка оператора під час роботи і налаштування приладу (AVG, DAC, TCG, AWS, JIS…)
- Швидкий доступ до функцій за допомогою гарячих клавіш
- Можливість відображення на дисплеї до 6-ти різних значень
- Оснащений 3 видами вимірів амплітудних значень, а також є 3 контрольних порогових індикатора для спрацьовування АСД
- Дозволяє відображати ехо-сигнал, а також його записувати
- Заморожування А-скана і його збереження в пам’яті приладу
- Дозволяє переміщати усі 3 строби в режимі «Заморозка» і перераховує відповідні виміряні значення, що відображаються
- Зберігання і зміна найменувань файлів за допомогою зручного текстового редактора
- Містить базу перетворювачів виробництва Karl Deutsch, а також, при необхідності, можна занести перетворювачі інших виробників
- Відображення усіх функцій в текстовому форматі на екрані, на додаток до 6 функціональних клавіш
- Можливість вибору частоти повторення зондуючих імпульсів (ЧЗІ): 10-5 000 Гц. Низька ЧЗІ-для того, щоб уникати додаткових шумів, і при високій ЧЗІ для високошвидкісного контролю на автоматичних системах
- Зберігає усі дані, наприклад, скриншоти у вигляді BMP файлів або серій вимірів у вигляді CSV файлів на знімній пам’яті 8 ГБ SD – СARD
- Обчислює час проходження затримки в призмі
- Вимір товщини стінки- між двома ехо-сигналами (вимір товщини через покриття)
- Точність вимірів 0,01 мм
- Дозволяє оцінювати також на криволінійних поверхнях (напр. трубах)
- Поставляється з кольоровим гумовим захисним чохлом для запобігання ковзанню і для додаткового захисту
- Є можливість окремо регулювати коефіцієнт посилення третього строба, наприклад, для донного загасання ехо-сигнала
- Можливість регулювання прямокутних імпульсів з широтою імпульсу і автоматичного та ручного адаптування до частоти зондування
- Цифрові фільтри для оптимальної адаптації до датчика
- IP64
- Вихід до монітора VGA
- Вага близько 2 кг

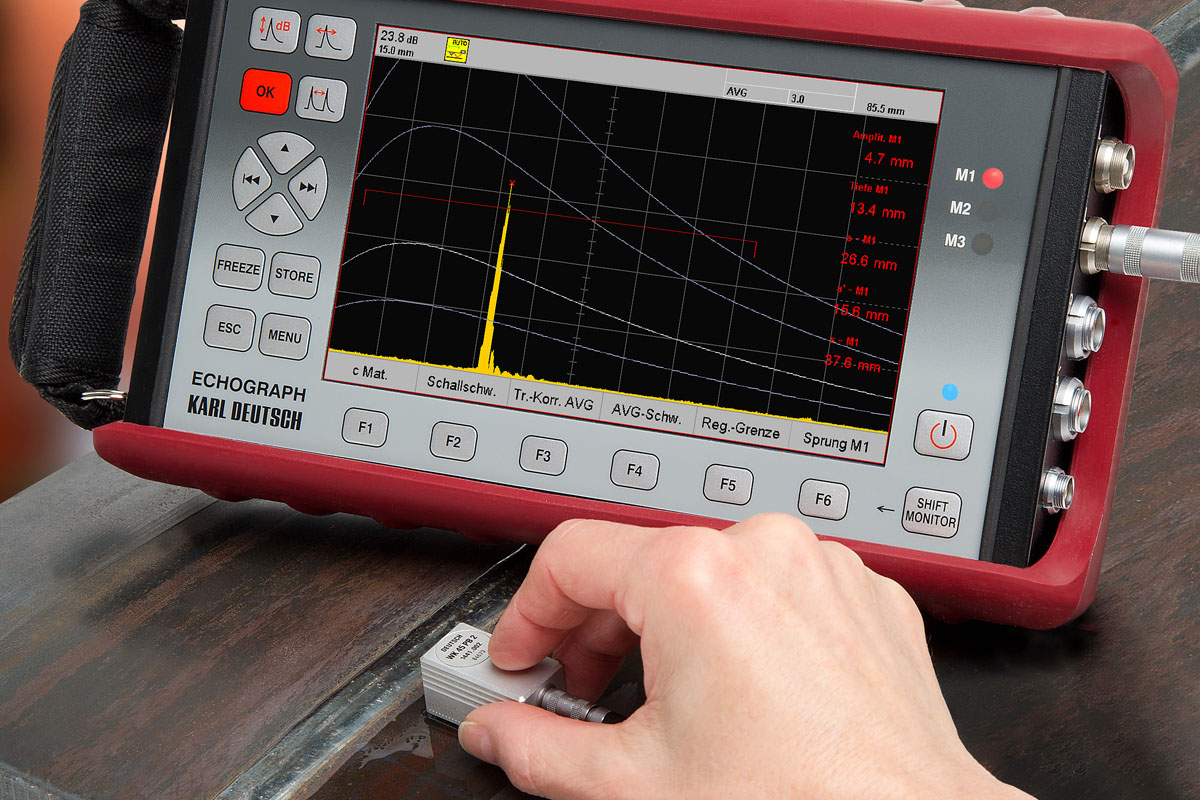

Метод оцінки ехо-сигнала ультразвуковим дефектоскопом ECHOGRAPH 1095. АРД-діаграма. DGS- діаграма (опція)
- Немає обмежень в спеціальних перетворювачах (крива АРД розраховується самим приладом)
- Візуалізація довідкових АРД-кривих
- Показаний розмір дефекту (FBH= плоскодонний отвір)
- Є АРД- діаграми датчиків Karl Deutsch
- Індикація до 6 додаткових порогових кривих

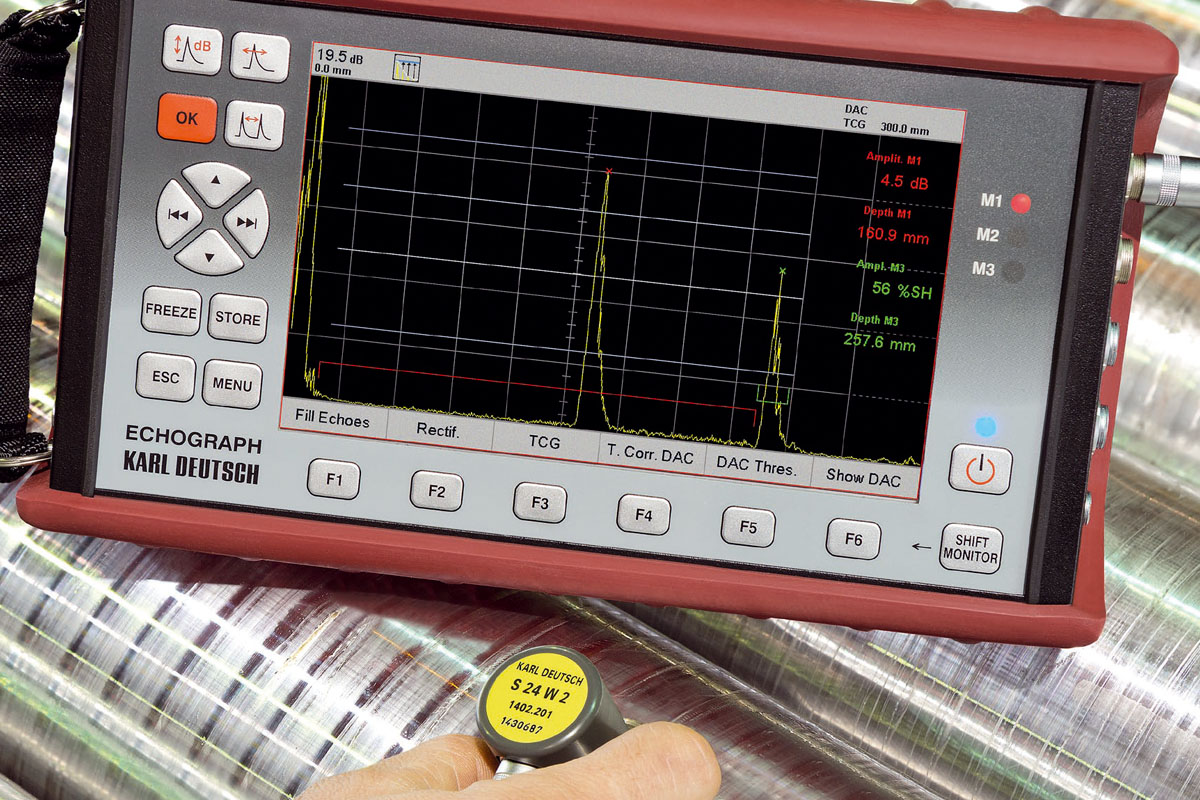

Метод еталонної лінії (EN1330 - 4) і DAC діаграма (опція) у ультразвуковому дефектоскопі ECHOGRAPH 1095.
- Звуковий і візуальний сигнал порогового значення при перевищенні або падінні нижчий кривої
- Індикація до 6 порогових кривих
- Можливість додавання вручну опорних точок DAC, зміна і видалення до 16 точок
- Розрахунок коригування часу чутливості кривої (TCG- ВРЧ) від кривої (DAC)
- Тимчасове регулювання чутливості TCG- діаграма (ВРЧ)
- Для оцінки ВРЧ регулюється глибина залежно від відповідної раніше записаної кривої DAC (опція). В результаті, максимальні відбивачі (СОП) з рівними розмірами відображаються з рівними амплітудами, хоча вони розташовані в різних глибинах
Технічні характеристики ультразвукового дефектоскопа ECHOGRAPH 1095
| Екран | |
| Тип екрану | кольоровий TFT дисплей LED підсвічування (з автоматичною адаптацією до навколишнього світла) |
| Розмір екрану | 152.4 mm x 91.44 mm |
| Роздільна здатність | 800 х 480 пікселів, 256 кольорів |
| Розмір А-скана | 152 mm x 76.2 mm |
| Вимір | У електронному вигляді |
| Ціна ділення | грубо: 10-кратний горизонтальний, 5-кратний вертикальний точно: 25-кратний горизонтальний |
| А-скан | |
| Частота зображення | 60Гц |

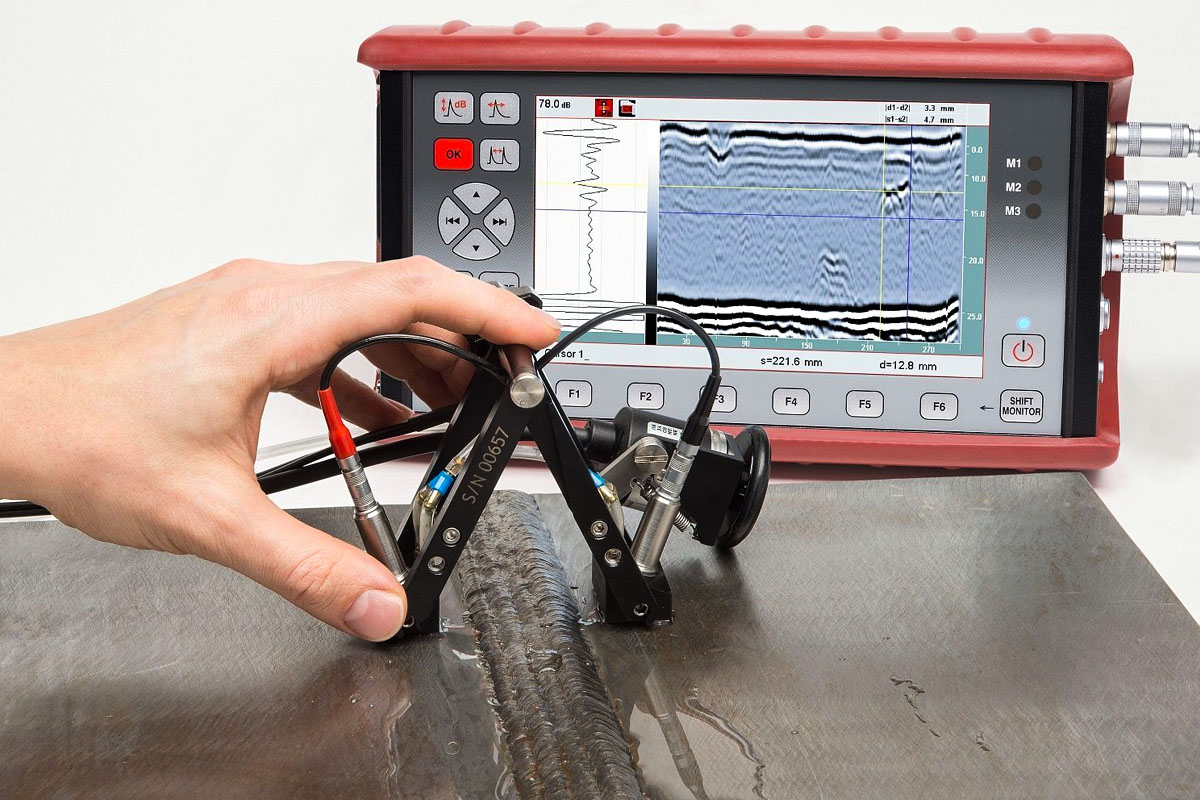

| Можливості А-скана | звичайне відображення заповнені ехо-сигнал заморожений ехо-сигнал Крива динаміки ехо-сигнала (огинаюча) збільшення строба 1 і строба 2 TOFD (за запитом) В-скан (за запитом) Перегляд кривих |
| Випрямлення | повна хвиля позитивна негативна |
| Пригнічення | регулювання: 0 — 99% висоти екрану з кроком 1% (лінійна) |
| Збільшення | Діапазон строба (строб 1 і 2) |
| Вимір | |
| Діапазон вимірів | 0,5-17 760 мм (по сталі) |
| Швидкість ультразвуку | 200-15 000 м/сек з кроком 1 м/сек |
| Зміна імпульсу | 0 — 3000 мм з кроком 0.1 мм |
| Час розгортки | ± 0,5% від ширини екрану |
| Частота повторення імпульсів | 10 — 5000 Гц, для генератора прямокутних імпульсів до 1000 Гц (автоматична оптиизация [авто-максимум, авто мінімум] чи ручне регулювання) |
| Імпульс | Внутрішній Зовнішній 1-й ехо-сигнал |
| Генератор | |
| Тип | Генератор прямокутних імпульсів |
| Напруга | 60-320 В |
| Ширина імпульсу | 30 — 5000 нс з кроком 10 нс |
| Загасання | 50, 75, 220, 1000 |
| Перетворювачі | |
| Частотні діапазони | Низькочастотні 0.2 — 2 Мгц, 2 Мгц, 4 Мгц, 5 Мгц Широкосмуговий 1.3 — 14 Мгц, 10 Мгц Високочастотні 4.9 — 22 Мгц |
| Регулювання посилення | 110 дБ з кроком 0,1 /1/2/6/12 дБ |
| Оцінка ехо-сигнала | |
| Відображення ехо-сигнала | % Висоти екрану (%S) Криві (АРД, ВРЧ, DAC, JIS, AWS) dBabs Індикація рейтингу відповідності AWS D1.1/1.1M Область висоти амплітуди відповідності в — JIS Z3060 — 2002 mmFBH (АРД-опція) |
| Відображення часу прольоту | Шлях ультразвуку Глибина, відстань проектування і зменшення відстані проекції Роздільна здатність – 0,1 мм |
| Відображення товщини стінки / швидкість ультразвуку | Товщина стінки виміру : Дозвіл 0,01 мм(опционально відображення швидкості звуку в цій товщині стінки) мін / макс товщина стінки |
| Опції | |
| AWS | AWS D1.1 |
| DAC/ВРЧ | Макс. 16 точок, ВРЧ динамічний діапазон 40 дБ |
| АРД | Донний, плоский донний отвір або боковий просвердлений отвір у якості зразків для налаштування |
| JIS | JIS Z3060 |
| TOFD/B – Scan | За запитом |
| Матриця пам’яті | За запитом |
| Строб | |
| Кількість стробів | 3 |
| Час відгуку | З частотою повторення імпульсів (макс. 5000 Гц) |
| Режими роботи | Нормальний Інверсійний Викл. |
| Діапазон налаштування | Початок строба: 0 — 20000 мм, з кроком 0,1 мм Ширина строба: 0 — 3000 мм з кроком 0,1 мм |
| Позиціонування | Незалежне ручне налаштування З’єднання строба 1 і 2 Автоматичне позиціонування залежно від відстані проходу датчика і кута нахилу |
| Візуальна індикація | 3 світлодіода на передній панелі |
| Звукова індикація | Звуковий сигнал |
| Пам’ять | |
| SD- карта пам’яті | 8Гб стандартна карта (можливе збільшення до 32 Гб) |
| Формат даних | CSV |
| Формат зображення | BMP |
| Входи і виходи | |
| Роз’їм для датчиків | 2хLemo01 |
| Інтерфейс USB | LEMO – B, 4-контактний (кабель-перехідник з USB типу A) |
| Вихід VGA | стандартне гніздо VGA (15-контактний D – Sub) |
| Вхід/вихід | LEMO – 1B, 10 контактний: рівень TTL (5 В), з низькою активністю |
| Особливості | |
| Одиниці виміру | мм, дюйм |
| Дата і час | Вмонтований годинник реального часу |
| Мова | Російська, Англійська, Німецька, подальші мови за запитом |
| Температура: експлуатації (з елементами живлення / температура зберігання) | 10°С до +50°С / – 20°С до +60°С |
| Джерело живлення | |
| Робота від мережі | 100 — 240 В змінного струму, 50 — 60 Гц Вихід: 12 В постійного струму, 4 А Допустима робоча температура: від 0°C до +50°C |
| Робота від акумулятора | 10 годин зі вбудованим литий-іонним акумулятором |
| Режим енергозбереження | Є, вкл./викл. |
| Автоматичне виключення | у разі низької напруги батареї або мережі |
| Розміри і вага | |
| Розміри(У х Ш х Г) | 138 мм х 249 мм х 52 мм без захисного чохла 149 мм х 262 мм х 54 мм із захисним чохлом |
| Вага | 2,0 кг (з литий-іонною батареєю і захисним чохлом) |
