Основне призначення стаціонарних моніторингових систем ADL – VS8:

Контролює вібраційний та тепловий стан обладнання.

Основні об'єкти, де застосовні стаціонарні моніторингові системи ADL – VS8:

Область застосування, де застосовні дані системи:
1.Теплові, атомні, гідроелектростанції, а також електростанції, що виробляють зелену енергію, наприклад вітряки.
Основні об’єкти: турбіни, генератори, редуктори, двигуни, насоси та ін.
2. Металургійні та гірничо-збагачувальні підприємства.
Основні об’єкти: кульові млини, прокатні стани, редуктори, конвеєри, насоси гідрокамер та ін.
3. Підприємства з виробництва продуктів харчування.
Основні об’єкти: млини, насоси, повітродувки, електроприводи.
4. Підприємства тяжкого машинобудування.
Основні об’єкти: верстати, підйомно-кранове обладнання, двигуни, редуктори.
5. Військові підприємства: контроль обладнання для виробництва та продукції важкого озброєння.
6. Транспортні компанії: оснащення обладнання суден, наприклад турбін, мотор-генераторів та ін.

Практично у будь-якій сфері діяльність-контроль технічного стану обладнання було і буде ключовим способом попередження позапланових простоїв, аварій та оптимізації витрат на ремонт.

Основні переваги даних систем:

УНІВЕРСАЛЬНІСТЬ. Можливість швидкого монтажу, демонтажу, для переустановки системи на інше обладнання. Нарощування модулів системи збільшення кількості каналів.
ПРАКТИЧНІСТЬ. Простота системи та інтуїтивно зрозумілий інтерфейс ПЗ - не вимагатиме спеціальної підготовки та спеціалізованих навичок обслуговуючого персоналу.
Гнучкість. Можливість розширення системи та інтеграції у глобальну систему автоматизації та управління підприємством. Налаштування параметрів та характеристики системи під індивідуальні потреби підприємства.
НАДІЙНІСТЬ. Досвід безвідмовної та безперервної роботи системи моніторингу та діагностики понад 3 роки. Можливість проведення швидкого обслуговування та сервісу системи при гарячій заміні компонентів системи без її зупинки.

Основні параметри стаціонарних моніторингових систем ADL – VS8:

Загальна кількість каналів – від 8.
Кількість каналів контролю за вібраційним станом: 4.
Кількість точок контролю температурних показань: 4.
Частотний діапазон контролю вібрації – відповідно до міжнародних стандартів від 10Гц до 1000Гц.
Захист первинних перетворювачів IP-64.
Максимальна амплітуда вібрації – до 150м/с2.
Передача даних – провідна RS232 або Ethernet.
Живлення системи – від 12 до 220V, за погодженням із замовником та з урахуванням вимог техніки безпеки та електробезпеки на підприємстві.

Стаціонарна моніторингова система ADL-VS8 забезпечує реалізацію наступних функцій:

Можливість автоматичного контролю технічного стану як у безпосередній близькості від об'єкта (первинна індикація), і дистанційно на пульті диспетчера (оператора, чергового);
Цифрова та кольорова індикація параметрів;
Спрацьовування колірної та звукової сигналізацій з можливістю встановлення граничних та проміжних значень для кожного каналу;
Частотний діапазон контролю вібрації – відповідно до міжнародних стандартів від 10Гц до 1000Гц.
Колірна та звукова сигналізація щодо перевищення заданих діапазонів вібрації кожного каналу (зелений – «норма», жовтий – «тривога», червоний – «стоп»);
Збереження даних, побудова трендів, створення архівів вимірів;
Можливість задавати та коригувати позначення точок контролю (№ агрегату, № двигуна, № насоса, № підшипника тощо).

Система призначена для підвищення надійності, безпеки, терміну служби та зниження витрат на простої обладнання. Дозволяє уникнути планово-попереджувальних ремонтів на обслуговування за технічним станом та оптимізувати резерв запчастин.

Технічні характеристики системи ADL-VS8:

Загальна кількість точок контролю	8
Кількість точок контролю вібраційного стану	4
Робочий діапазон частот, Гц 10 – 1000	10 – 1000
Кількість точок контролю температури	4
Діапазон вимірювання температури, ºС	-20 – 150
Можливість проведення аналізу за параметрами	вібрації, температури
Частота опитування вимірювальних каналів	за погодженням із замовником
Межа основної відносної похибки, %	±5
Виконання захисту датчиків вібрації, температури, з’єднувальних кабелів, корпусу індикації в безпосередній близькості до об’єкта контролю за IP, не нижче	64
Кріплення датчиків	за погодженням із замовником
Передача даних на пульт диспетчера	Дротовий зв’язок RS485, Ethernet (за погодженням із замовником)
Виведення показань та передача даних	на пульт диспетчера, чергового оператора, блоку управління
Сигналізації	Цвітова, звукова
Живлення системи	від 12 до 220V (за погодженням із замовником)
Умови довкілля системи: – температура, ºС – відносна вологість, %	від -20 до 60 80

Програмне забезпечення системи ADL-VS8

Особливості:

безперервний контроль та діагностика обладнання деталей та агрегатів у цілому;
оперативне інформування персоналу за рахунок звукової та світлової сигналізації;
можливість архівувати та передавати інформацію для глибокого аналізу службі діагностики та контролю;
Сумка для зберігання та зберігання - 1 шт.
можливість архівувати та передавати інформацію про стан керівного складу через глобальну систему управління ресурсами підприємства.

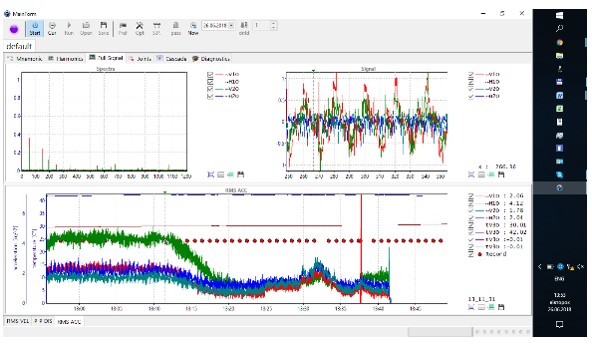

Програмне забезпечення включає:

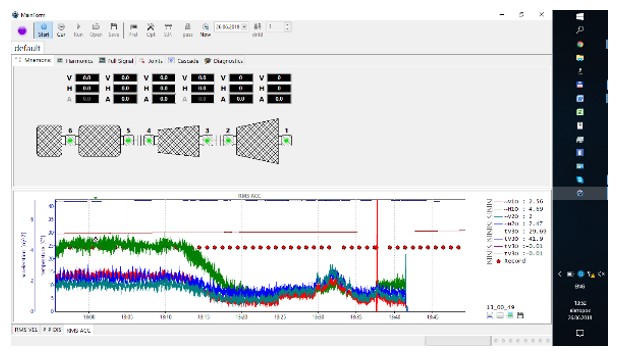

відображення всіх значень на мнемосхем;
відображення загальних рівнів вібрації;

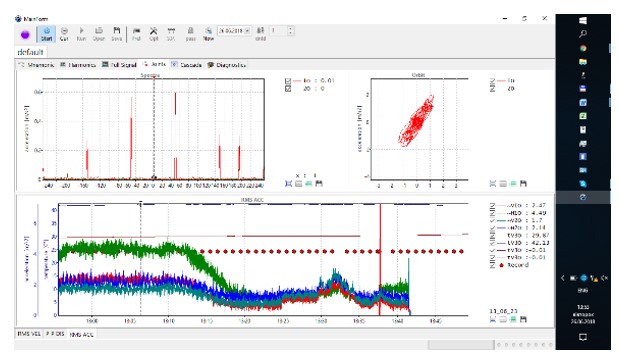

спектральний аналіз;
відображення часових форм сигналу.

ПЗ до систем моніторингу постійно оновлюється та вдосконалюється.

Previous product

Віброметр ADL M10

Стаціонарна моніторингова система ADL – VS8

Стаціонарна моніторингова система ADL – VS8 – це сучасна, надійна та модульна система контролю технічного стану обладнання.

Додати у закладки

Опис

Загальна кількість точок контролю	8
Кількість точок контролю вібраційного стану	4
Робочий діапазон частот, Гц 10 – 1000	10 – 1000
Кількість точок контролю температури	4
Діапазон вимірювання температури, ºС	-20 – 150
Можливість проведення аналізу за параметрами	вібрації, температури
Частота опитування вимірювальних каналів	за погодженням із замовником
Межа основної відносної похибки, %	±5
Виконання захисту датчиків вібрації, температури, з’єднувальних кабелів, корпусу індикації в безпосередній близькості до об’єкта контролю за IP, не нижче	64
Кріплення датчиків	за погодженням із замовником
Передача даних на пульт диспетчера	Дротовий зв’язок RS485, Ethernet (за погодженням із замовником)
Виведення показань та передача даних	на пульт диспетчера, чергового оператора, блоку управління
Сигналізації	Цвітова, звукова
Живлення системи	від 12 до 220V (за погодженням із замовником)
Умови довкілля системи: – температура, ºС – відносна вологість, %	від -20 до 60 80
