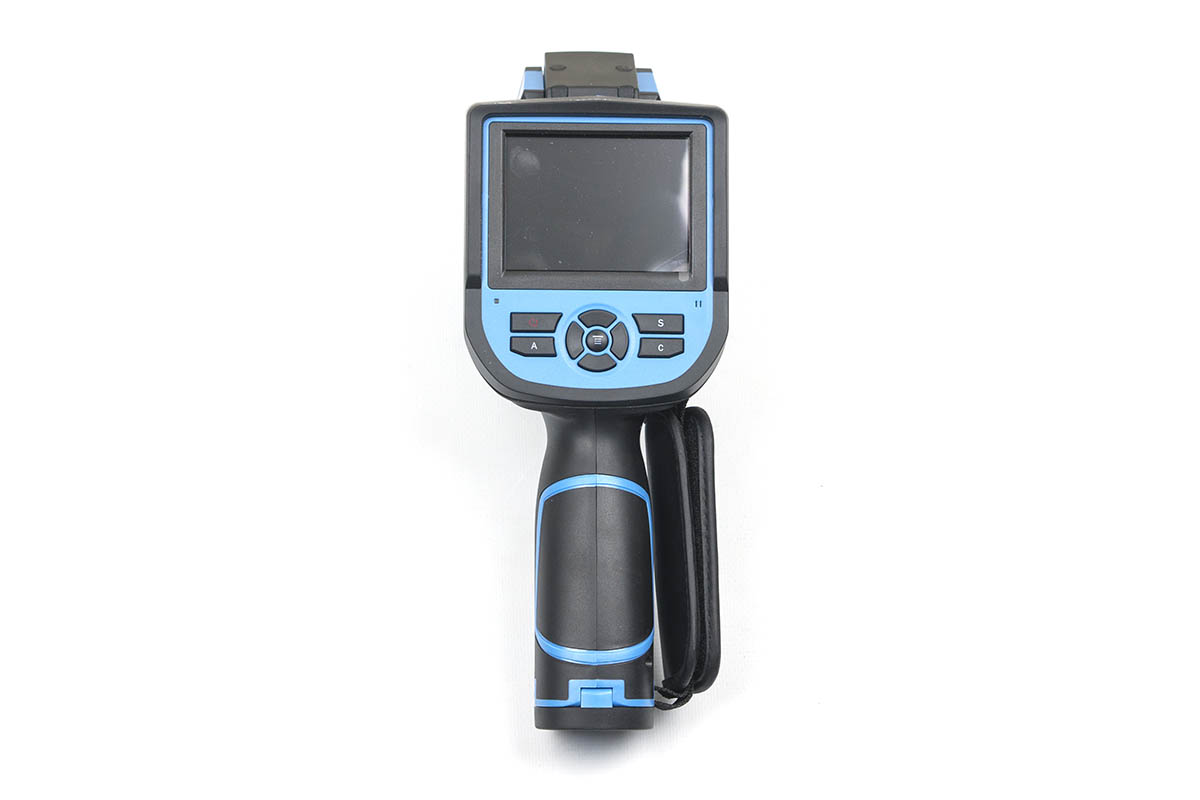

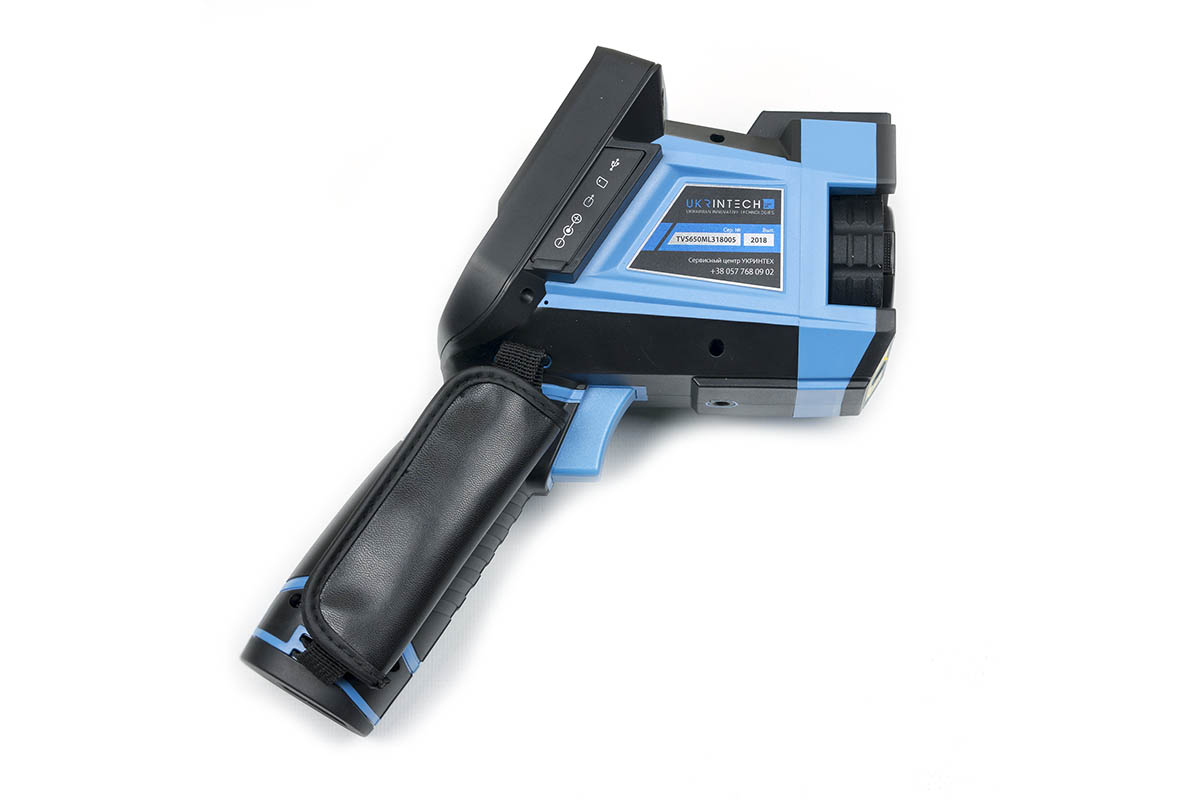

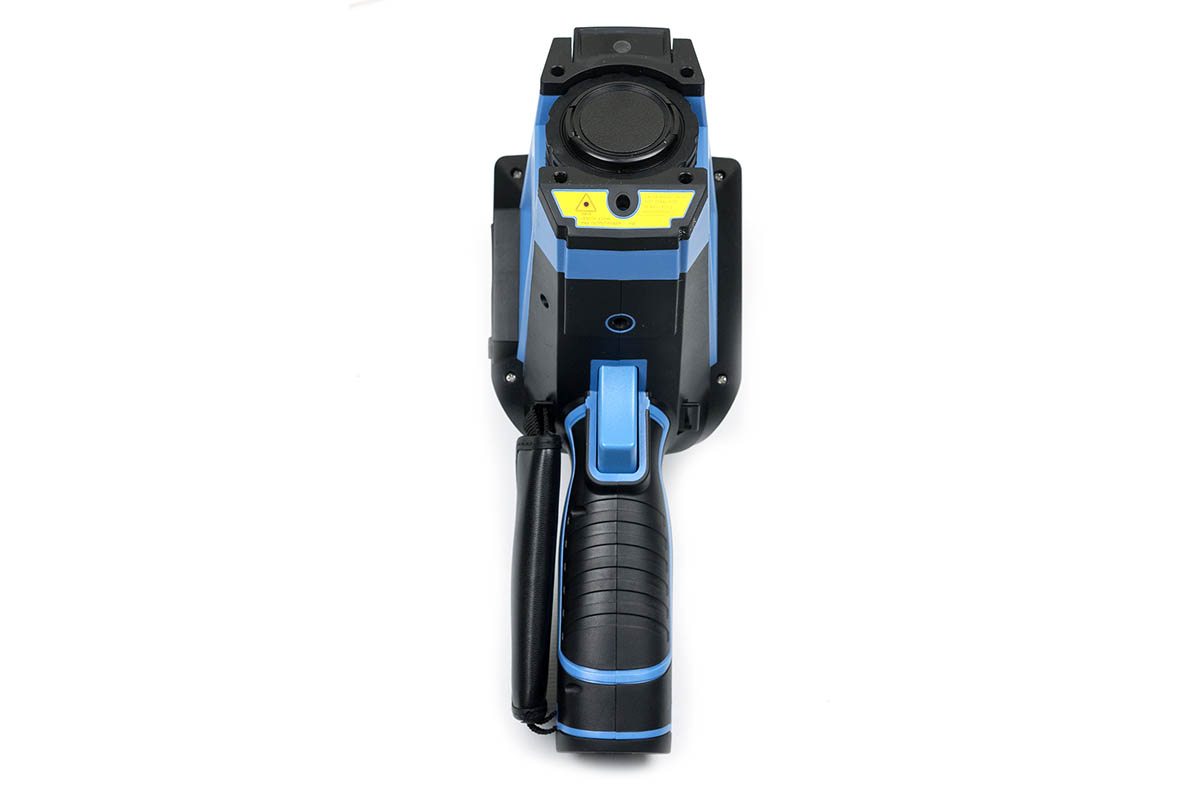

Тепловізор TVS-650ML3

Детальніше про тепловізор TVS-650ML3

Тепловізор для енергетичного аудиту підвищеної чутливості TVS – 650ML3 має розширений діапазон виміру температури від – 20 ºC до 650 ºC з поліпшеним сенсором видимого зображення.

У конструкції тепловізора для енергоаудиту TVS – 650ML3 використана матриця 384 х 288, обладнана інфрачервоним об’єктивом, тепловізійним модулем, модулем для формування зображення у видимій спектральній частині, рідкокристалічним дисплеєм, зовнішньою micro SD пам’яттю, лазерним модулем, змінною акумуляторною батареєю, простим у використанні програмним забезпеченням і системою по обробці даних.

Особливості тепловізора TVS-650ML3

Інфрачервоні камери характеризуються високою тепловою чутливістю і широким кутом огляду для зручності користувача.
Побудований на базі мікроболометричної FPА- матриці (FPA - focal - plane array) з підвищеною тепловою чутливістю до випромінювання теплових об'єктів контролю. Така камера не потребує додаткового охолодження, що робить інфрачервону камеру легкою і мобільною.
У тепловізорі передбачена система автоматичного калібрування по температурі, за показниками атмосферних умов і по випромінювальній здатності досліджуваних об'єктів.
За допомогою тепловізора TVS - 650ML3 можна автоматично визначати зони максимального, мінімального і середнього значення температури.
USB - інтерфейс для підключення інфрачервоної камери до комп'ютера з метою перегляду і обробки отриманих теплових зображень.
Для зручності користувачів запропоновані 11 палітр для візуалізації теплових зображень.
Кейс із стійкої до ударів і температурі пластмаси буде зручним для зберігання і транспортування.
Камера витримує падіння з двометрової висоти без втрати працездатності.
Оснащена автономною системою живлення (акумуляторні батареї).

Застосування тепловізора TVS-650ML3

У електричній і механічній промисловості:

Системи безпеки.
Контроль клемных з'єднань
Ушкодження деталей
Порушення ізоляції
Неполадка HVAC(високовольтних ліній)
Верифікація усунення дефектів.

У енергетиці:

Контроль термічних режимів чіпів у LED-лампах, процесу їх охолодження.
Вимір теплових плям у сонячних модулях, процесу звіряння сонячної батареї інвертора і контура.
Аналіз розподілу високої і низької температури, гомогенності температури, загального виміру температури енергетичного обладнання.

У будівництві:

Контроль систем опалювання
порушення теплоізоляції
Контроль якості будівельних стиків
Герметичність вікон та дверей
Контроль теплоізоляції інженерніх мереж.

Технічні характеристики тепловізора TVS-650ML3

Параметр	Значення
Диапазон температур	от -20 °С до 650 °С (з можливістю розширення до 1200 °С)
Погрішність вимірів	±2,0% чи 2,0 °С
Матриця
Розмір матриці	384x288
Тип детектора	FPA неохолоджуваний мікро-болометр
Спектральна чутливість	від 8 до 14мкм
Теплова чутливість	< 0,06 °С, при 30°С
Коефіцієнт випромінювальної здатності	що настроюється; від 0,01 до 1,0; крок: 0,01
Оптика
Фокус	ручне налаштування
Кути огляду	25° х 19°/ 0,1 м
Просторова роздільна здатність	1,37 мрад
Візуалізація
Дисплей	кольоровий, TFT, діагональ: 3,5" 640 х 240
Типи зображень	термограма+видиме зображення
Частота зміни зображення	50 Гц/60 Гц
Масштабування	є, 2-х кратне
Мови	11 доступних для вибору користувача
Камера видимого діапазону
Вбудована цифрова камера	1,3 M,CMOS
Підсвічування	є
Аналіз
Ізотермічний аналіз	є
Вимірювальні маркери	4 маркери, 3 області, 2 лінії, пошук MAX/MIN, ізотерма
Автоматичний пошук	максимальних, мінімальних температур
Сигналізація високої температури	звуковий, колірний сигнал тривоги
Палітри	11 палітр
Калібрування	автоматичне, інтервал 60 с.
Збереження даних і документування
Формат збереження	jpeg
Місткість пам'яті	8 Гб SD карта, максимум до 16 Гб
Тип пам'яті	micro SD
Голосова анотація	До 60 секунд голосового запису до кожного зображення
Цілевказівка
Лазерна указка	лазер клас 2, 1 мВт/635мкм (червоний)
Інтерфейс
Зовнішній DC вхід живлення	є, 10-15 В DC
Аудіо-відео	есть
Інтерфейси	mini-USB,SD
Безпровідна передача	ні
Живлення
Автономне живлення	замінюваний акумулятор Li - ion
Зовнішнє живлення	DC: 12 В
Умови експлуатації
Клас захисту	IP54
Діапазон температур	- 25°С до +60°С (робочий: -15°С до +50°С)
Стійкість до навантажень	ударним: 25g, IEC68 - 2-29; вібрації: 2G, IEC68 - 2-6
Габарити	105x245x230 мм
Вага	980 г
